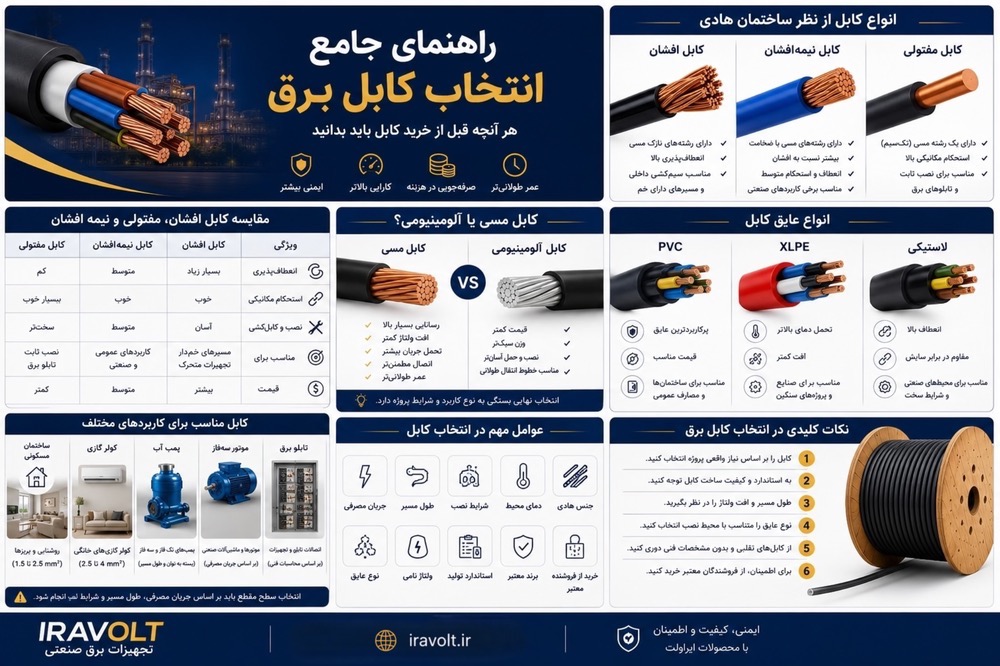

راهنمای جامع انتخاب کابل برق | آموزش کامل انتخاب کابل مناسب برای ساختمان، صنعت و پروژههای برق
راهنمای جامع انتخاب کابل برق اگر از هر برقکار یا مهندس برق باتجربه بپرسید مهمترین عامل در ایمنی یک سیستم برق چیست، احتمال زیادی دارد که پاسخ او انتخاب صحیح کابل برق باشد. بسیاری از مشکلاتی که در ساختمانها، کارگاهها و کارخانهها مشاهده میشود، مانند داغ شدن سیمها، افت ولتاژ، سوختن تجهیزات یا حتی آتشسوزی، به دلیل انتخاب نادرست کابل رخ میدهد. برخلاف تصور بسیاری از افراد، انتخاب کابل تنها به قیمت یا ضخامت آن محدود نمیشود. نوع هادی، جنس عایق، شرایط نصب، طول مسیر، جریان مصرفی، دمای محیط و استانداردهای تولید، همگی در عملکرد نهایی کابل تأثیر دارند. در این مقاله بهصورت جامع بررسی میکنیم که چگونه کابل مناسب پروژه خود را انتخاب کنید، تفاوت انواع کابل چیست و هنگام خرید باید به چه نکاتی توجه داشته باشید.
کابل برق چیست؟
کابل برق مجموعهای از یک یا چند هادی رسانا است که توسط یک یا چند لایه عایق و روکش محافظ پوشانده شده و برای انتقال انرژی الکتریکی استفاده میشود.
هادی معمولاً از مس یا آلومینیوم ساخته میشود و روکش آن بسته به نوع کاربرد میتواند از PVC، XLPE، لاستیک یا مواد مقاوم در برابر حرارت و مواد شیمیایی باشد.
کابلها در صنایع مختلف از جمله:
- ساختمانسازی
- صنایع نفت و گاز
- کارخانهها
- نیروگاهها
- تابلو برق
- سیستمهای روشنایی
- تجهیزات صنعتی
کاربرد دارند.
چرا انتخاب کابل اهمیت دارد؟
یک کابل نامناسب ممکن است در ظاهر کاملاً سالم به نظر برسد اما مشکلات زیر را ایجاد کند:
- افزایش دمای کابل
- افت ولتاژ
- افزایش مصرف برق
- کاهش عمر تجهیزات
- آسیب به موتورهای الکتریکی
- قطع مکرر مدار
- خطر آتشسوزی
به همین دلیل انتخاب کابل باید بر اساس محاسبات مهندسی انجام شود، نه صرفاً قیمت یا تجربه شخصی.
مهمترین عوامل در انتخاب کابل برق
۱. میزان جریان مصرفی (آمپر)
اولین و مهمترین معیار انتخاب کابل، مقدار جریانی است که از آن عبور میکند.
اگر کابل کوچکتر از مقدار مورد نیاز انتخاب شود:
- کابل داغ میشود.
- افت ولتاژ افزایش پیدا میکند.
- عایق آسیب میبیند.
- احتمال اتصال کوتاه افزایش مییابد.
در مقابل، انتخاب کابل بسیار بزرگتر از نیاز نیز باعث افزایش هزینه پروژه خواهد شد.
۲. سطح مقطع کابل
سطح مقطع با واحد میلیمتر مربع (mm²) بیان میشود و مشخص میکند کابل چه مقدار جریان را میتواند در شرایط استاندارد تحمل کند.
پرکاربردترین سطح مقطعها
| سطح مقطع | کاربرد معمول |
|---|---|
| 1.5 mm² | روشنایی |
| 2.5 mm² | پریزها |
| 4 mm² | کولر گازی |
| 6 mm² | تجهیزات پرمصرف |
| 10 mm² | تابلو برق |
| 16 mm² به بالا | پروژههای صنعتی |
نکته: مقادیر بالا صرفاً رایج هستند و انتخاب نهایی به طول مسیر، دمای محیط، نوع نصب و جریان مصرفی بستگی دارد.
۳. طول مسیر کابل
یکی از اشتباهات رایج، انتخاب کابل بدون توجه به طول مسیر است.
هرچه مسیر طولانیتر باشد، افت ولتاژ بیشتر میشود. در چنین شرایطی معمولاً باید سطح مقطع بزرگتری انتخاب شود تا عملکرد تجهیزات دچار مشکل نشود.
۴. شرایط محیط نصب
همه کابلها برای همه محیطها مناسب نیستند.
قبل از خرید باید مشخص شود کابل قرار است در چه شرایطی نصب شود:
- داخل ساختمان
- فضای باز
- زیر زمین
- داخل لوله
- روی سینی کابل
- محیط مرطوب
- محیط اسیدی
- محیط دارای مواد شیمیایی
- محیط با دمای بالا
هر یک از این شرایط میتواند نوع کابل و عایق مناسب را تغییر دهد.
۵. جنس هادی
در بازار معمولاً دو نوع هادی وجود دارد:
کابل مسی
مزایا:
- رسانایی بسیار بالا
- افت ولتاژ کمتر
- عمر بیشتر
- انعطاف مناسب
- مقاومت کمتر
کابل آلومینیومی
مزایا:
- قیمت پایینتر
- وزن کمتر
- مناسب برای خطوط انتقال طولانی
اما در بسیاری از کاربردهای ساختمانی و صنعتی، به دلیل رسانایی بهتر و دوام بیشتر، کابلهای مسی انتخاب رایجتری هستند.

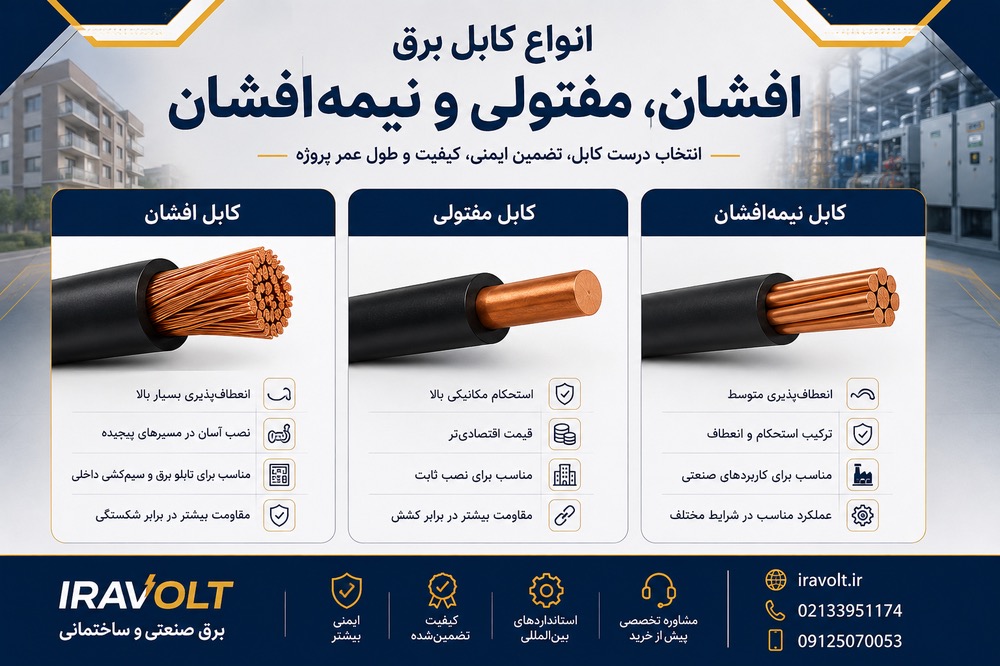

تفاوت کابل افشان، مفتولی و نیمهافشان چیست؟
یکی از رایجترین سوالاتی که هنگام خرید کابل مطرح میشود این است که کابل افشان بهتر است یا مفتولی؟ پاسخ این سؤال به محل استفاده، نوع نصب و شرایط پروژه بستگی دارد.
کابل افشان
کابل افشان از تعداد زیادی رشته نازک مسی تشکیل شده است. این ساختار باعث میشود انعطافپذیری بسیار بالایی داشته باشد و بهراحتی در مسیرهای پیچیده یا داخل لوله برق نصب شود.
مزایا
- انعطاف بسیار زیاد
- نصب آسان
- مناسب برای مسیرهای دارای خم
- مقاومت بیشتر در برابر شکستگی ناشی از خم شدن
معایب
- قیمت معمولاً بیشتر از کابل مفتولی
- استحکام مکانیکی کمتر در برابر کشش شدید
کاربردها
- سیمکشی داخلی ساختمان
- تابلو برق
- تجهیزات قابل جابهجایی
- ماشینآلات صنعتی
کابل مفتولی
کابل مفتولی دارای هادی یکپارچه یا تعداد کمی رشته ضخیم است و نسبت به کابل افشان انعطاف کمتری دارد.
مزایا
- استحکام مکانیکی بالا
- قیمت اقتصادیتر
- مناسب برای نصب ثابت
معایب
- خم کردن دشوارتر
- در صورت خم شدن مکرر احتمال شکست هادی وجود دارد
کاربردها
- تأسیسات ثابت
- خطوط انتقال برق
- تابلوهای توزیع
- پروژههای ساختمانی
کابل نیمهافشان
کابل نیمهافشان ویژگیهایی بین کابل افشان و مفتولی دارد و در برخی پروژههای صنعتی استفاده میشود؛ جایی که هم انعطاف و هم استحکام اهمیت دارند.
جدول مقایسه انواع کابل
| ویژگی | افشان | مفتولی | نیمهافشان |
|---|---|---|---|
| انعطافپذیری | بسیار زیاد | کم | متوسط |
| نصب در لوله برق | عالی | متوسط | خوب |
| مقاومت مکانیکی | خوب | بسیار خوب | خوب |
| قیمت | بیشتر | کمتر | متوسط |
| مناسب برای حرکت مداوم | بله | خیر | تا حدی |
جنس عایق کابل چه تأثیری دارد؟
بسیاری از افراد فقط به ضخامت کابل توجه میکنند، در حالی که نوع عایق نیز نقش بسیار مهمی در ایمنی و طول عمر کابل دارد.
کابل با عایق PVC
پرکاربردترین نوع کابل در ساختمانها است.
مزایا:
- قیمت مناسب
- نصب آسان
- مقاومت قابل قبول در برابر رطوبت
- مناسب برای استفاده عمومی
کاربرد:
- ساختمانهای مسکونی
- اداری
- تجاری
کابل با عایق XLPE
XLPE نوعی پلیاتیلن کراسلینکشده است که مقاومت حرارتی و الکتریکی بالاتری نسبت به PVC دارد.
مزایا:
- تحمل دمای بالاتر
- افت کمتر
- عمر طولانیتر
- مقاومت بهتر در برابر مواد شیمیایی
کاربرد:
- پروژههای صنعتی
- کارخانهها
- نیروگاهها
- خطوط فشار متوسط
کابل لاستیکی
این کابلها انعطاف بالایی دارند و در محیطهایی که کابل دائماً جابهجا میشود استفاده میشوند.
نمونه کاربردها:
- جرثقیلها
- دستگاههای صنعتی متحرک
- تجهیزات کارگاهی

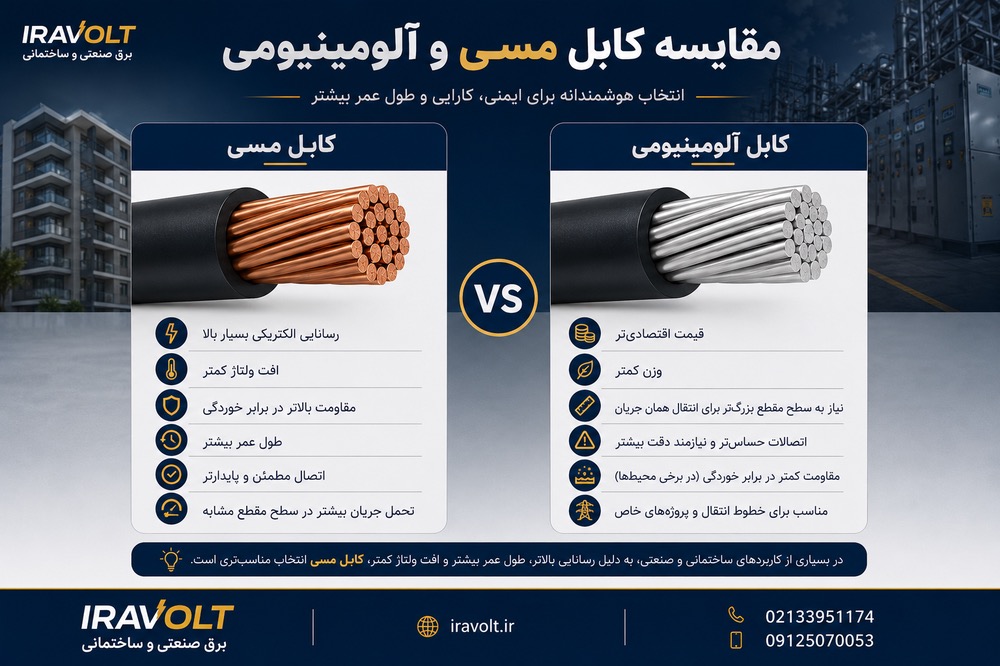

کابل مسی یا آلومینیومی؟
این سؤال یکی از پرتکرارترین پرسشهای کاربران است.
کابل مسی
مزایا
✔ رسانایی الکتریکی بسیار بالا
✔ مقاومت الکتریکی کمتر
✔ افت ولتاژ کمتر
✔ تحمل جریان بیشتر
✔ عمر طولانی
✔ اتصال مطمئنتر
کابل آلومینیومی
مزایا
✔ وزن کمتر
✔ قیمت پایینتر
✔ مناسب برای خطوط انتقال طولانی
اما باید توجه داشت که آلومینیوم نسبت به مس مقاومت الکتریکی بیشتری دارد و برای دستیابی به ظرفیت انتقال مشابه، معمولاً نیاز به سطح مقطع بزرگتری دارد.
کابل تکفاز یا سهفاز؟
در پروژههای ساختمانی و صنعتی باید متناسب با نوع مصرفکننده، کابل مناسب انتخاب شود.
کابل تکفاز
کاربرد:
- منازل
- روشنایی
- پریزها
- تجهیزات خانگی
کابل سهفاز
کاربرد:
- الکتروموتورها
- آسانسورها
- کارخانهها
- ماشینآلات صنعتی
- تابلو برق صنعتی
اشتباهات رایج هنگام خرید کابل
یکی از دلایل اصلی خرابی سیستمهای برق، انتخاب نادرست کابل است. رایجترین اشتباهات عبارتاند از:
- انتخاب کابل فقط بر اساس قیمت
- توجه نکردن به طول مسیر
- استفاده از سطح مقطع کمتر از مقدار مورد نیاز
- خرید کابل بدون استاندارد معتبر
- استفاده از کابل ساختمانی در محیطهای صنعتی
- انتخاب نادرست نوع عایق
- خرید کابلهای تقلبی یا بدون مشخصات فنی
چگونه کابل اصل را تشخیص دهیم؟
برای خرید مطمئن، این موارد را بررسی کنید:
- وجود نام برند روی روکش کابل
- درج استانداردهای معتبر
- چاپ مشخصات فنی شامل سطح مقطع، ولتاژ و نوع عایق
- یکنواخت بودن ضخامت روکش
- کیفیت هادی و انعطاف مناسب
- خرید از فروشندگان معتبر
نکته تخصصی برای مهندسان و پیمانکاران
در پروژههای حرفهای، انتخاب کابل نباید فقط بر اساس جریان مصرفی انجام شود. عوامل دیگری مانند دمای محیط، نحوه نصب (داخل لوله، سینی کابل، دفن مستقیم)، تعداد کابلهای مجاور، ضریب همزمانی و میزان افت ولتاژ مجاز نیز باید در محاسبات لحاظ شوند. در پروژههای بزرگ، استفاده از جداول استاندارد IEC و مقررات ملی ساختمان برای تعیین سطح مقطع کابل ضروری است.
راهنمای انتخاب کابل برق برای کاربردهای مختلف
یکی از اشتباهات رایج هنگام خرید کابل، انتخاب یک مدل برای همه کاربردهاست. هر پروژه شرایط خاص خود را دارد و نوع کابل باید بر اساس جریان مصرفی، طول مسیر، محیط نصب و نوع تجهیزات انتخاب شود.
توجه: مقادیر زیر جنبه آموزشی دارند. برای پروژههای اجرایی، طراحی نهایی باید مطابق استانداردهای IEC، مقررات ملی ساختمان و شرایط واقعی پروژه انجام شود.
کابل مناسب برای روشنایی ساختمان
در مدارهای روشنایی، جریان مصرفی معمولاً پایین است و در بسیاری از پروژههای مسکونی از سیم یا کابل با سطح مقطع ۱٫۵ میلیمتر مربع استفاده میشود.
هنگام انتخاب این کابل به موارد زیر توجه کنید:
- کیفیت عایق
- استاندارد تولید
- طول مسیر سیمکشی
- دمای محیط
کابل مناسب برای پریزهای برق
پریزها معمولاً جریان بیشتری نسبت به روشنایی تحمل میکنند.
در بسیاری از ساختمانهای مسکونی از سطح مقطع ۲٫۵ میلیمتر مربع برای مدار پریزها استفاده میشود.
این انتخاب باعث کاهش افت ولتاژ و افزایش ایمنی مدار خواهد شد.
کابل مناسب برای کولر گازی
کولرهای گازی از تجهیزات پرمصرف محسوب میشوند و انتخاب کابل مناسب اهمیت زیادی دارد.
عوامل مؤثر:
- ظرفیت کولر
- جریان مصرفی
- طول کابل
- ولتاژ شبکه
- شرایط نصب
در بسیاری از کولرهای خانگی از کابل ۲٫۵ یا ۴ میلیمتر مربع استفاده میشود، اما انتخاب نهایی باید بر اساس پلاک مشخصات دستگاه انجام شود.
کابل مناسب برای پمپ آب
پمپهای آب هنگام راهاندازی جریان بیشتری نسبت به حالت عادی مصرف میکنند.
در انتخاب کابل باید به موارد زیر توجه شود:
- توان موتور
- فاصله تابلو برق تا پمپ
- تکفاز یا سهفاز بودن
- شرایط محیط نصب
کابل مناسب برای موتورهای سهفاز
در موتورهای صنعتی، انتخاب اشتباه کابل میتواند باعث:
- کاهش راندمان موتور
- افزایش دما
- افت ولتاژ
- کاهش عمر موتور
شود.
برای این تجهیزات، محاسبه دقیق سطح مقطع توسط مهندس برق یا استفاده از جداول استاندارد توصیه میشود.
افت ولتاژ چیست؟
یکی از مهمترین موضوعاتی که هنگام انتخاب کابل باید بررسی شود، افت ولتاژ است.
هرچه طول کابل بیشتر باشد، بخشی از انرژی الکتریکی در مسیر تلف میشود و ولتاژ کمتری به مصرفکننده میرسد.
افت ولتاژ زیاد میتواند باعث:
- کاهش توان موتور
- کم شدن نور چراغها
- عملکرد نامناسب تجهیزات
- افزایش جریان
- داغ شدن کابل
شود.
چه عواملی باعث افزایش افت ولتاژ میشوند؟
- طول زیاد کابل
- سطح مقطع کم
- جریان زیاد
- استفاده از هادی نامناسب
- اتصالات غیراستاندارد
آیا همیشه کابل ضخیمتر بهتر است؟
خیر.
بعضی تصور میکنند هرچه کابل ضخیمتر باشد، انتخاب بهتری انجام دادهاند؛ اما این موضوع همیشه درست نیست.
استفاده از کابل بزرگتر از نیاز:
- هزینه پروژه را افزایش میدهد.
- نصب را دشوارتر میکند.
- فضای بیشتری اشغال میکند.
انتخاب کابل باید بر اساس محاسبات فنی انجام شود، نه صرفاً بزرگتر بودن سطح مقطع.
هنگام خرید کابل برق این ۱۰ نکته را فراموش نکنید
قبل از خرید، این موارد را بررسی کنید:
✅ جریان مصرفی مدار
✅ طول مسیر کابل
✅ نوع نصب (داخل لوله، سینی کابل، زیر خاک و...)
✅ دمای محیط
✅ جنس هادی (مس یا آلومینیوم)
✅ نوع عایق
✅ ولتاژ نامی
✅ استاندارد تولید
✅ برند تولیدکننده
✅ خرید از فروشنده معتبر
سوالات متداول (FAQ)
کابل افشان بهتر است یا مفتولی؟
هیچکدام بهطور مطلق بهتر نیستند. کابل افشان انعطاف بیشتری دارد و برای سیمکشی داخلی و مسیرهای پرپیچوخم مناسب است، در حالی که کابل مفتولی برای نصبهای ثابت و برخی کاربردهای صنعتی انتخاب بهتری محسوب میشود.
آیا میتوان از کابل نازکتر برای کاهش هزینه استفاده کرد؟
خیر. انتخاب کابل با سطح مقطع کمتر از مقدار مورد نیاز میتواند باعث داغ شدن کابل، افت ولتاژ، آسیب به تجهیزات و حتی آتشسوزی شود.
کابل مسی بهتر است یا آلومینیومی؟
کابل مسی رسانایی بالاتری دارد و در بسیاری از پروژههای ساختمانی و صنعتی انتخاب رایجتری است. کابل آلومینیومی وزن و قیمت کمتری دارد و بیشتر در برخی خطوط انتقال و پروژههای خاص استفاده میشود.
چرا طول کابل در انتخاب آن اهمیت دارد؟
هرچه طول مسیر بیشتر باشد، افت ولتاژ افزایش مییابد. به همین دلیل ممکن است لازم باشد از کابل با سطح مقطع بزرگتر استفاده شود.
چگونه کابل اصل را تشخیص دهیم؟
به مشخصات چاپشده روی روکش، استانداردهای معتبر، کیفیت عایق، یکنواختی ساخت و اعتبار برند و فروشنده توجه کنید.
جمعبندی
انتخاب کابل برق مناسب، تنها به انتخاب یک سایز یا برند محدود نمیشود. جریان مصرفی، طول مسیر، شرایط محیطی، نوع نصب، جنس هادی و کیفیت عایق، همگی در عملکرد و ایمنی سیستم برق نقش دارند. بررسی دقیق این عوامل، علاوه بر افزایش طول عمر تجهیزات، از بروز مشکلاتی مانند افت ولتاژ، داغ شدن کابل و هزینههای تعمیر جلوگیری میکند.
