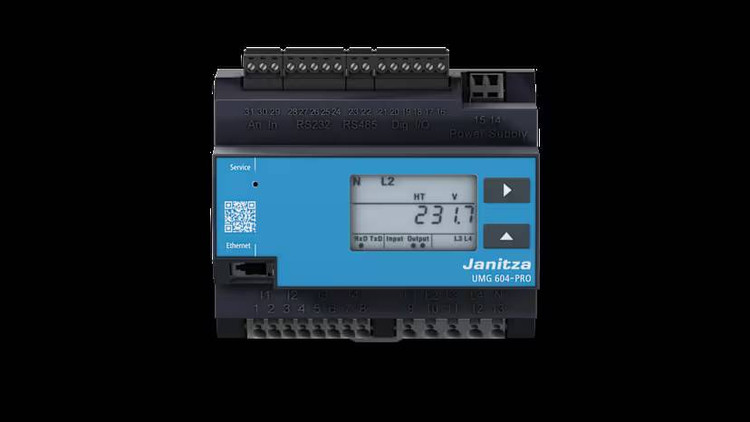

آنالایزر کیفیت توان Janitza UMG604-PRO یکی از پیشرفته‌ترین دستگاه‌های اندازه‌گیری و مانیتورینگ انرژی ساخت آلمان است که برای تحلیل دقیق پارامترهای الکتریکی در سیستم‌های صنعتی، تأسیسات بزرگ، تابلوهای برق و مراکز مدیریت انرژی طراحی شده است.

این پاور آنالایزر با دقت بالا، قابلیت اندازه‌گیری هارمونیک تا مرتبه‌ 40، ثبت وقایع گذرا، و پشتیبانی از پروتکل‌های ارتباطی پیشرفته مانند Ethernet، Modbus، RS485، RS232 و Profibus را دارد.

به دلیل کیفیت ساخت بالا و نرم‌افزار قدرتمند، این دستگاه انتخابی ایده‌آل برای سیستم‌های مدیریت انرژی (ISO 50001)، خطوط تولید، مراکز داده و سیستم‌های برق حساس است.

---

ویژگی‌ ها و قابلیت‌ های اصلی

• اندازه‌گیری کامل کیفیت توان (Power Quality)

• تحلیل هارمونیکی تا 40th Harmonic

• اندازه‌گیری مؤلفه‌های مثبت، منفی و صفر

• تشخیص و ثبت مشکلات ولتاژ (کاهش ولتاژ، وقفه، عدم تعادل)

• ثبت گذراها و ترنزینت‌ها با دقت بالا (>50 μs)

• ثبت وقایع کوتاه‌مدت (>20 ms)

• ثبت و ذخیره اطلاعات داخلی

• قابلیت نصب روی ریل DIN (35mm) – مناسب تابلو برق

• پشتیبانی از شبکه‌های TN / TT / IT

• پشتیبانی از اتصال به سیستم‌های PLC، BMS، اسکادا و مدیریت انرژی

• برنامه‌ریزی گرافیکی و ادغام در سیستم‌های اتوماسیون

• ارتباط سریع از طریق Ethernet و Modbus

• تبادل داده با سرعت بالا از طریق RS485 تا 921.6 kbps

---

کاربردهای دستگاه

این دستگاه مخصوص اندازه‌گیری و مانیتورینگ دقیق در موارد زیر است:

• صنایع و خطوط تولید

• مانیتورینگ مصرف انرژی در تأسیسات بزرگ

• مراکز دیتا و IT

• نیروگاه‌ها و پست‌های برق

• سیستم‌های مدیریت انرژی ISO 50001

• تحلیل مشکلات برق در تابلوهای LV و MV

• استفاده در پروژه‌های بهینه‌سازی و کاهش تلفات انرژی

---

مشخصات فنی (Technical Specifications)

کشور سازنده: آلمان

مدل: Janitza UMG604-Pro

ورودی‌ها و ولتاژ:

• ولتاژ AC: بازه 20 تا 50 ولت AC

• ولتاژ DC: بازه 20 تا 70 ولت DC

دقت اندازه‌گیری:

• دقت اندازه‌گیری ولتاژ: 0.2%

• دقت اندازه‌گیری جریان: 0.25%

• دقت انرژی اکتیو: کلاس 0.5S

• تعداد نقاط نمونه‌برداری: 400 نمونه در هر سیکل

رابط‌های ارتباطی:

• RS485: سرعت 9.6 تا 921.6 kbps

• RS232: سرعت 9.6 تا 115.2 kbps

• Profibus DP: تا 12 Mbps

• Ethernet 10/100 Base-TX (سوکت RJ45)

• پشتیبانی از Modbus با سرعت بالا

ویژگی‌های اندازه‌گیری:

• اندازه‌گیری سه‌فاز، سه سیمه تا 480V AC

• محدوده فرکانس: 45 تا 65Hz

• رزولوشن اندازه‌گیری: 0.01 ولت

• امپدانس ورودی: 4 MΩ/phase

• فرکانس نمونه‌برداری: 20 kHz/phase

• ثبت ترنزینت: >50 μs

• مصرف توان: حدود 0.1VA

نصب:

• نصب روی ریل DIN (35mm)

• ابعاد مناسب تابلوهای LV/MV

• ادغام آسان در سیستم‌های توزیع و اسکادا
