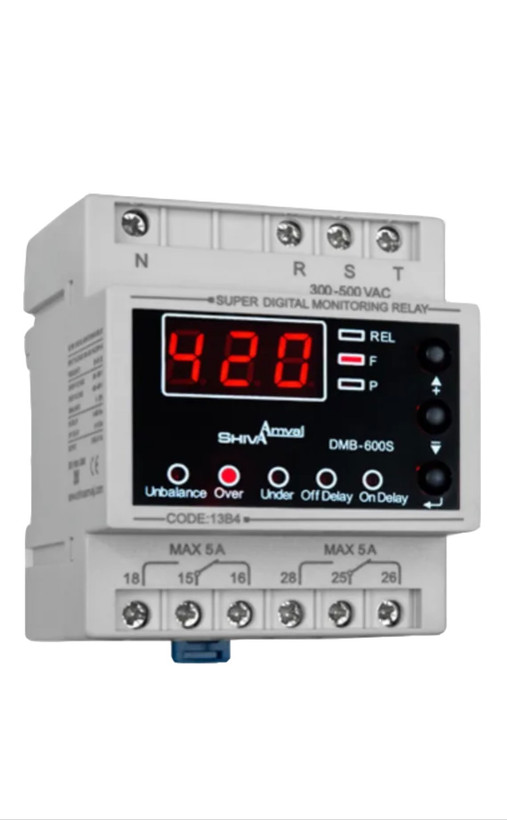

سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل 13JN4
برند:شیوا امواج
توضیحات
سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل 13JN4، یک رله حفاظتی دقیق و کمحجم برای کنترل و حفاظت از شبکه برق سهفاز در محیطهای صنعتی و تابلوهای برق است. این دستگاه با استفاده از سیستم میکروپروسسوری، اختلالات مختلف برق سهفاز را بهصورت دقیق تشخیص داده و از تجهیزات در برابر آسیبهای ناشی از نوسانات و خطاهای شبکه محافظت میکند.
این مدل با طراحی باریک، نصب آسان روی ریل تابلو و قابلیت تنظیم پارامترهای حفاظتی، انتخابی مناسب برای مهندسان برق، تابلوسازان و تکنسینهای صنعتی است. سوپر کنترل فاز دیجیتال سری N علاوه بر نمایش ولتاژ شبکه، خطاها و پیغامهای تنظیمی را نیز نمایش میدهد و برای حفاظت از تجهیزات حساس سهفاز عملکردی مطمئن ارائه میکند.
مشخصات فنی
- برند: شیوا امواج
- مدل: 13JN4
- سری: N
- نوع محصول: سوپر کنترل فاز دیجیتال
- ولتاژ تغذیه: 180 تا 250 ولت AC
- فرکانس کاری: 50 تا 60 هرتز
- ولتاژ ورودی: 300 تا 500 ولت AC سهفاز
- تأخیر زمان وصل: 0 تا 600 ثانیه
- تأخیر زمان قطع: 0 تا 10 ثانیه
- تأخیر زمان قطع برای کاهش ولتاژ در لحظه استارت: 15 ثانیه
- محدوده قطع برای افزایش ولتاژ: 400 تا 480 ولت
- محدوده قطع برای کاهش ولتاژ: 310 تا 380 ولت
- محدوده قطع برای عدم تقارن: 5 تا 25 درصد
- خروجی: یک عدد رله 10 آمپر
- درجه حفاظت: IP30
- ابعاد: 36 × 90 × 65 میلیمتر
- وزن: 115 گرم
- شرایط کاری: دمای 20- تا 65+ درجه سانتیگراد و رطوبت تا 70 درصد
ویژگیهای سوپر کنترل فاز دیجیتال سری N
- نمایش ولتاژ شبکه، خطاها و پیغامهای تنظیمی
- حفاظت در برابر افزایش ولتاژ
- حفاظت در برابر کاهش ولتاژ
- حفاظت در برابر عدم توالی یا جابجایی فازها
- حفاظت در برابر عدم تقارن فازها
- حفاظت در برابر قطع هر کدام از فازها
- دارای 3 عدد نشانگر برای اعلام وضعیت
- REL: وصل رله
- F: قطع فاز
- P: جابجایی فاز
- تنظیم پارامترهای حفاظتی با استفاده از کلیدها
- نمایش خطاهای جابجایی فاز و نول
- طراحی باریک و مناسب برای نصب در تابلو برق
مزایای محصول
سوپر کنترل فاز دیجیتال سری N شیوا امواج مدل 13JN4 به دلیل ابعاد جمعوجور، دقت بالا در تشخیص خطا و امکان تنظیم کامل پارامترها، برای تابلوهای برق صنعتی و پروژههایی که محدودیت فضا دارند بسیار مناسب است. وجود رله خروجی 10 آمپر نیز این امکان را فراهم میکند که دستگاه در مدارهای مختلف کنترلی عملکرد مناسبی داشته باشد.
کاربردها
- تابلوهای برق صنعتی
- حفاظت از الکتروموتورهای سهفاز
- سیستمهای پمپاژ و تهویه
- کمپرسورها و تجهیزات صنعتی
- خطوط تولید و ماشینآلات سهفاز
- پروژههای اتوماسیون و کنترل صنعتی
