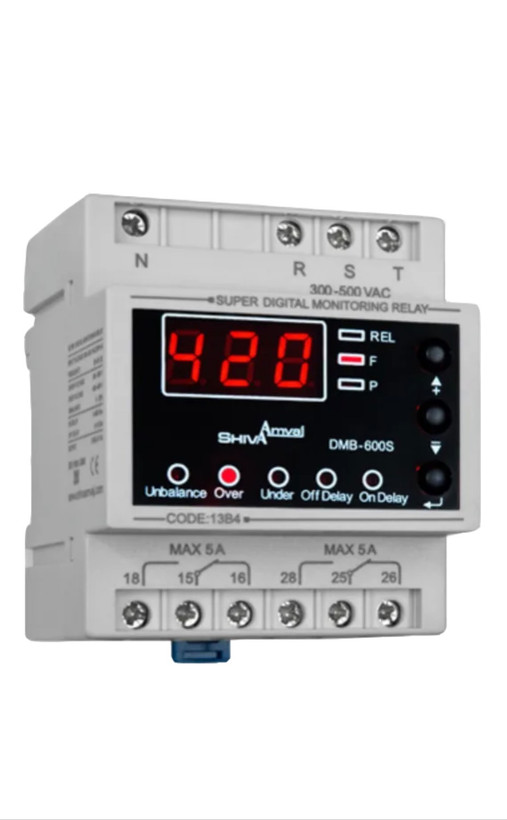

سوپر کنترل فاز دیجیتال شیوا امواج مدل 13B4

سوپر کنترل فاز دیجیتال شیوا امواج کد 13B4، یکی از پیشرفته‌ترین و دقیق‌ترین تجهیزات حفاظتی برای برق سه‌فاز در مراکز صنعتی است. این دستگاه با بهره‌گیری از تکنولوژی میکروپرسسوری، تمامی اختلالات برق شبکه شامل افزایش و کاهش ولتاژ، عدم تقارن فازها و جابجایی یا قطع فاز را با دقت بسیار بالا مانیتور می‌کند.

تفاوت اصلی “سوپر” کنترل فاز با مدل‌های معمولی، در نمایشگر دیجیتال آن است که علاوه بر نمایش ولتاژ شبکه، تمامی پیغام‌های خطا و تنظیمات را به‌صورت شفاف به کاربر نشان می‌دهد. این محصول دارای دو رله خروجی مجزا است که انعطاف‌پذیری بالایی در مدارات فرمان صنعتی ایجاد می‌کند. همچنین قابلیت تشخیص جابجایی فاز و نول، ایمنی سیستم را دوچندان کرده است.

مشخصات فنی

برند: شیوا امواج (Shiva Amvaj)

کد محصول: 13B4

ولتاژ تغذیه و ورودی: 300 تا 500 ولت متناوب (3PH/50-60Hz)

محدوده قطع ولتاژ بالا: قابل تنظیم بین 400 تا 480 ولت

محدوده قطع ولتاژ پایین: قابل تنظیم بین 310 تا 380 ولت

عدم تقارن فازها: قابل تنظیم از 5 تا 25 درصد

تأخیر زمان وصل: قابل تنظیم از 0 تا 600 ثانیه

تأخیر زمان قطع: قابل تنظیم از 0 تا 10 ثانیه

تأخیر قطع برای کاهش ولتاژ در لحظه استارت: 15 ثانیه

خروجی: 2 عدد رله 5 آمپر

درجه حفاظت (IP): IP30

شرایط دمایی کارکرد: 20- تا 65+ درجه سانتی‌گراد

ابعاد: 60 * 86 * 72 میلی‌متر

وزن: 200 گرم

ویژگی‌های هوشمند و حفاظتی

نمایشگر دیجیتال: مشاهده لحظه‌ای ولتاژ شبکه و پارامترهای تنظیمی.

حفاظت کامل سه‌فاز: ایمنی در برابر قطع هر یک از فازها، جابجایی فاز و نوسانات ولتاژ.

سیستم تشخیص خطا: نمایش کدهای اختصاصی برای هر خطا و تشخیص جابجایی فاز و نول (چشمک‌زن شدن همه نشانگرها).

قابلیت تنظیم دقیق: امکان تنظیم تمامی پارامترهای حفاظتی و زمانی با استفاده از کلیدهای روی پنل.

نشانگرهای LED وضعیت (8 عدد): شامل REL (وصل رله)، F (قطع فاز)، P (جابجایی فاز)، Unbalance (عدم تقارن) و زمان‌های تأخیر.

کاربردهای صنعتی

حفاظت از الکتروموتورهای سه‌فاز در برابر اختلالات ولتاژ.

استفاده در تابلوهای برق اصلی کارخانجات و کارگاه‌ها.

حفاظت از کمپرسورها، پمپ‌ها و تجهیزات حساس صنعتی.

مناسب برای تمامی سیستم‌های اتوماسیون که نیاز به پایش دقیق ولتاژ سه‌فاز دارند.
